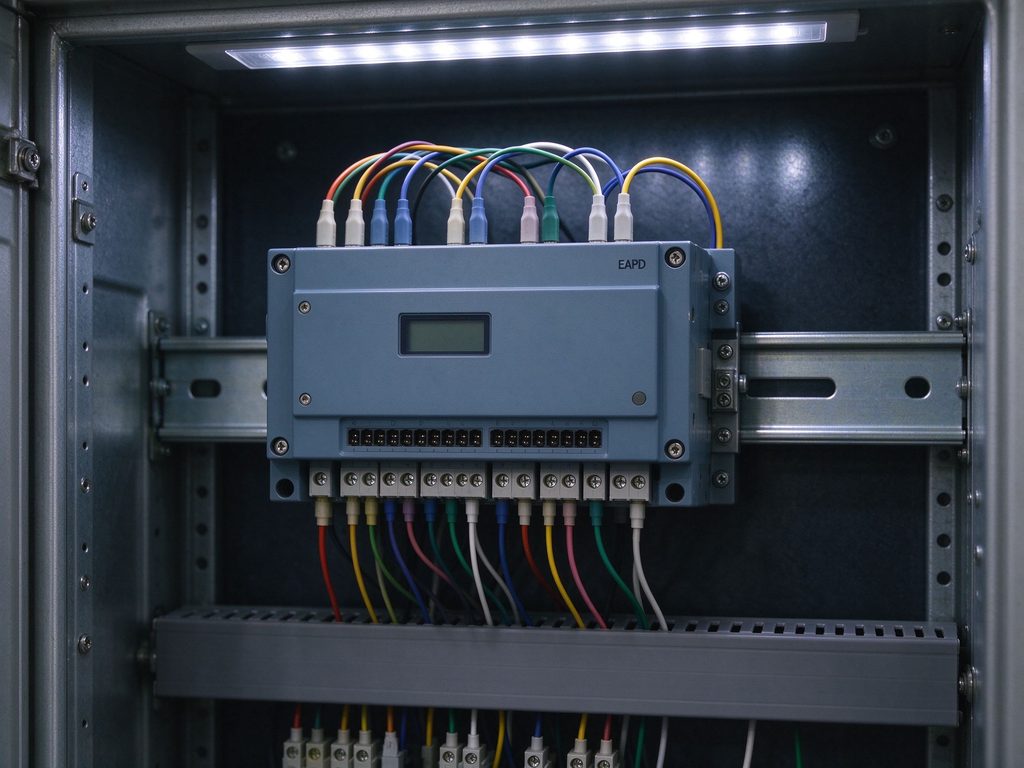

EAPD电气主动防护装置可以看作一个装在配电柜内部的微型安防工作站。它不是一个简单的"灭火器+传感器"组合，而是一套从感知、决策到执行的完整闭环系统。本文从硬件架构、传感器体系、AI算法、灭火剂选型、安装方式到平台协同，逐层拆解EAPD的技术设计思路。
一、硬件架构：五大模块构成微型安防工作站
EAPD装置的硬件架构由五大模块构成，每个模块各司其职，共同构成一个完整的电气安全防护系统。
主控模块是整个装置的"大脑"，搭载ARM Cortex-M7内核MCU，主频400MHz。Cortex-M7是ARM Cortex-M系列中性能较高的内核，支持双精度浮点运算和DSP指令集，能够在资源有限的嵌入式环境中运行较为复杂的信号处理和AI推理算法。选择Cortex-M7而不是更高端的Cortex-A系列，是出于可靠性、功耗和成本的综合考量——Cortex-M系列没有操作系统或使用轻量级RTOS，启动快、实时性好、故障率低，更适合工业级安全设备的应用场景。主控模块还集成了大容量Flash（用于存储固件和历史数据）和RAM（用于运行算法和缓存数据），以及丰富的外设接口（UART、SPI、I2C、ADC、PWM等）。
传感模块是装置的"感官系统"，集成了13路不同类型的传感器通道。这13路传感器不是随意堆砌的，而是按照"温度-气体-火焰-机械"四个维度精心配置的，每个维度都从不同的物理角度捕捉电气火灾的早期特征信号。具体包括：多路NTC热敏电阻用于环境温度和热点温度监测，精度±0.5°C，量程覆盖-20°C至200°C；CO电化学传感器用于检测绝缘材料热分解产生的一氧化碳，检测范围0至1000ppm，分辨率1ppm；红外火苗传感器用于检测火焰的4.3微米特征辐射波长，该波长对应C-H键燃烧特征辐射，天然过滤太阳光和灯具照明的红外干扰；压电式振动传感器用于检测螺丝松动引起的异常振动，频谱分析范围50至2000Hz。
执行模块是装置的"手臂"，核心是150毫升氟护盾全氟己酮灭火剂腔和释放阀。释放阀由MCU直接控制，采用电起爆或电磁驱动方式，开启时间在毫秒级。灭火剂腔采用密封焊接工艺，确保长期储存无泄漏。腔体上安装有压力传感器，可实时监测灭火剂压力状态，一旦出现泄漏会立即发出故障告警。
通信模块是装置的"传声筒"，内置4G Cat.1和WiFi双模通信。4G Cat.1是一种低功耗广域网通信技术，相比传统的4G Cat.4模块，成本更低、功耗更小，完全满足物联网设备的数据传输需求。WiFi则用于有无线网络覆盖的场景，如数据中心、办公楼等。两种通信方式互为备份，确保装置始终在线。通信协议采用MQTT，这是一种轻量级的发布/订阅消息协议，非常适合物联网设备的低带宽、不稳定网络环境。
供电模块是装置的"心脏"，支持DC 12-24V宽压输入，适配工业现场常见的供电电压。同时配备备用锂电池，容量设计为在主电源断电后可持续独立运行不少于2小时。供电模块还集成了过压保护、过流保护、反接保护等电路保护功能，确保装置在各种电气异常情况下都不会损坏。
二、传感器体系：多维度融合提升研判可信度
多传感器融合设计的核心逻辑在于——单一传感器存在物理局限（烟感无法区分粉尘与水蒸气、CO传感器无法检测过热无明火），而跨维度交叉验证大幅提升研判可信度。例如当NTC检测到温升、CO传感器同步检出CO升高、振动传感器检出异常高频频谱时，三者共同指向"线路接头松动→接触电阻增大→局部过热→正在产烟"的完整因果链，AI可高置信度判定火情发生。
EAPD装置里的各类传感器各有分工，这里逐一说明：
温度类传感器是电气火灾监测的基础。温度是最直观、可靠的火灾前兆参数之一。EAPD装置配备多路NTC热敏电阻，其中一路用于监测柜内环境温度，另一路（或多路）可通过外接方式贴附在关键发热点（如母线排接头、断路器接线端）。NTC传感器的优势是成本低、精度高、寿命长，但缺点是只能测量接触点的温度，对于非接触式的热点无法检测。因此EAPD还配备了红外测温传感器，可以非接触式测量视场内的最高温度，弥补了接触式测温的不足。
气体类传感器是电气火灾早期预警的关键。电气火灾的一个重要特征是：在明火出现之前，绝缘材料会因过热而发生热分解，释放出大量的CO、CO₂、VOC等气体。其中CO是最有代表性的指标——当绝缘材料温度达到约120°C时，就开始缓慢分解产生CO，温度越高，CO产生速率越快。CO电化学传感器可以检测到ppm级别的CO浓度变化，比烟感更早发现火灾隐患。除了CO传感器，EAPD还可选配H₂S传感器、可燃气体传感器等，用于不同的应用场景。
火焰类传感器是确认明火的直接手段。EAPD配备的红外火苗传感器工作在4.3微米波段，这是CO₂的特征辐射峰——含碳物质燃烧时会产生大量CO₂，这些CO₂分子在高温下会发出特定波长的红外辐射。选择4.3微米波段的好处是：太阳光中的这个波段被大气中的CO₂吸收了，因此阳光不会对传感器产生干扰；普通的加热体（如电阻丝、白炽灯）的辐射峰值在更长的波段，对4.3微米传感器的影响也较小。
机械类传感器是一个容易被忽略但非常重要的维度。电气火灾中相当大的比例是由接线松动引起的——螺丝松动导致接触电阻增大，电流通过时产生大量热量，最终引燃绝缘材料。而螺丝松动的过程往往伴随异常振动和特征声响。EAPD装置内置的压电振动传感器可以监测50至2000Hz频段的振动信号，通过频谱分析识别螺丝松动的特征频率。这一功能可以在温度尚未明显升高之前就发现潜在隐患，真正做到"防患于未然"。
三、AI三级研判：从数据到决策的完整推理链路
EAPD装置的AI算法采用三级递进研判架构，从简单阈值触发到时间序列趋势分析，逐层提高判定可靠度：
L1 — 阈值触发层
每路传感器独立设定多级阈值（告警阈值、危险阈值、临界阈值）。当任意传感器读数超过告警阈值时，装置立即进入预警状态，同时触发L2层验证。
作用： 低延迟初步筛选，剔除传感器噪声和偶然波动（如湿度突发变化、开门引起的温度波动）。
L2 — 双路交叉验证层
当L1触发后，算法自动锁定触发通道，并在同一时间窗口（±500ms）内检查至少一路其他维度传感器的同步异常信号。例如：温度异常时检查CO是否同步升高；烟感触发时检查温度曲线是否有上升趋势；振动异常时检查对应位置的红外测温是否也有异常。
作用： 消除单一传感器误报（如维修时的烟尘进入、焊接作业引起的局部温升等）。
L3 — 连续5次采样趋势判定层（决策层）
通过L2验证后，算法进入最后决策阶段：以200ms为间隔连续采集5次样本（总时间窗口1秒），对每个采样点的数据计算梯度（dT/dt、dCO/dt等），判定趋势是否持续上升且非瞬时扰动（即速率持续为正且加速度也在上升）。只有当连续5次采样均确认上升趋势后，AI才发出灭火释放指令。
作用： 排除瞬时扰动和间歇性异常信号（如设备短时过载后回落），仅在确认火势呈不可逆上升趋势时才触发，较大程度避免误释放。
▶ 完整链路时序（实验室标定值）
L1阈值触发 → L2交叉验证（约500ms）→ L3五连采样趋势判定（1s）→ 决策执行与阀门开启（约300ms）→ 灭火剂喷射完成（约1.1s）= 总耗时约3.9秒
实际部署环境下受环境温度、传感器响应速度差异、灭火剂管路长度等因素影响，实测响应时间为5~8秒。
三级研判机制的设计哲学是"宁可慢一秒，也不误喷一次"。因为对于电气主动防护装置来说，误释放的代价可能很高——灭火剂释放后，虽然对设备没有损害，但需要更换灭火剂腔，且可能导致不必要的停机。因此，EAPD的算法设计始终将误报率控制放在重要位置，通过层层递进的验证机制确保每一次释放都是必要的。
四、氟护盾灭火剂：电气场景的洁净灭火方案
EAPD装置内置150ml氟护盾（FLOURGUARD）灭火剂储存腔。氟护盾的主要成分为全氟己酮（FK-05-1-12，化学式CF₃CF₂C(O)CF(CF₃)₂），是一种无色、无味的洁净气体灭火剂，具有以下关键特性：
- ODP（臭氧消耗潜值）= 0，对大气臭氧层无破坏
- GWP（全球变暖潜值）= 1，远低于传统哈龙灭火剂和七氟丙烷
- 不导电、不腐蚀，对精密电子设备和金属部件完全无害
- 无残留，灭火后气化消散，无需清理，设备可立即恢复运行
- 高绝缘强度，在高压电气环境中使用安全
- 大气寿命短，仅约5天，环境影响极小
150ml剂量经智立安实验室测试验证，可在1.1秒内完成对0.6~1.2m³封闭空间的灭火浓度覆盖，适配标准配电柜内部空间。为什么选择150ml而不是更大的剂量？这是一个经过精确计算的平衡：剂量太小，无法达到灭火浓度；剂量太大，不仅增加成本和体积，还可能导致柜内压力过高损坏柜体结构，以及人员进入时的安全风险。150ml是针对常见配电柜尺寸（0.6~1.2m³）优化的剂量，既能确保灭火效果，又不会造成过度释放。
全氟己酮的灭火机理以化学抑制为主。它的分子中含有多个氟原子，在高温下分解产生含氟自由基（如CF₃·、F·等），这些自由基能够与燃烧链式反应中的H·、OH·、O·等活性自由基发生反应，将其转化为稳定的分子，从而中断燃烧反应链。同时，全氟己酮从液态气化需要吸收大量汽化热，对燃烧区域产生冷却作用。化学抑制+物理冷却的双重作用，使其灭火效率较高。
五、安装方案：磁吸/卡扣/背胶三种方式
EAPD装置的设计遵循"不改柜体、不停电安装"原则，支持三种安装方式，适用不同柜体结构：
🔗 磁吸安装： 装置底部集成钕铁硼（NdFeB）永磁体，吸力>50N，可直接吸附于钢制配电柜侧壁或柜门上。适用于钢制柜体（占配电柜90%以上），安装时间<30秒/台，无需工具。
🔩 卡扣安装（35mm DIN导轨）： 装置背部集成35mm标准DIN导轨卡扣，可直接卡入电气柜内标准导轨条。适用于已按DIN导轨标准配置的通信柜、配电柜。
🟫 背胶安装（3M VHB）： 装置背部配备3M VHB高强度丙烯酸泡棉胶带，耐温范围-40℃至120℃，适用于非铁质柜体（铝合金、不锈钢、复合材料）或非标准表面。粘接后24小时达到最大强度。
安装位置的选择也有讲究。一般建议将EAPD装置安装在配电柜的中上部，因为火灾产生的热气流和烟雾会向上扩散，中上部的传感器能更早检测到异常。同时要避开通风口和散热风扇的直吹路径，以免影响传感器的采样效果。对于较大的柜体（如GGD型低压配电柜，高度2.2米、宽度1.0米、深度0.6米），建议对角部署两台装置，形成冗余覆盖，确保任何位置起火都能被及时检测到。
六、远程监控与平台协同
EAPD装置可通过4G/WiFi以MQTT协议接入ICOP智慧综合运营平台。平台提供以下功能：
- 实时展示各EAPD装置的传感器读数与设备健康状态
- 历史数据曲线回放，支持多日/多周趋势分析
- 三级告警推送（预警/告警/释放），通过App、短信、邮件通知运维人员
- 设备自检报告、传感器校准提醒、灭火剂余量监测
- 多站点集中管理，适合大型园区/工厂的分布式部署
- 事件追溯：每次告警或释放都有完整的传感器数据记录，支持事后分析
- 设备生命周期管理：安装时间、校准记录、更换记录全流程可追溯
接入ICOP平台后，EAPD装置从一个"独立工作的灭火装置"升级为"智能电气安全管理系统的终端节点"。运维人员不再需要逐个柜体巡检，只需在平台上就能掌握所有装置的运行状态。当某台装置检测到异常时，平台会自动推送告警信息，并在电子地图上标注具体位置，运维人员可以第一时间赶到现场处置。这种"主动预警+快速响应"的运维模式，相比传统的"定期巡检+事后处置"模式，效率提升显著。
七、典型应用场景与案例价值
EAPD装置的应用场景非常广泛，凡是有配电柜且对电气安全有较高要求的场所，都可以部署EAPD。以下是几个典型场景的应用价值分析：
数据中心场景：数据中心的配电柜承载着IT设备的供电重任，一旦起火不仅造成设备损失，还可能导致业务中断，损失巨大。EAPD装置安装在配电柜内部，7×24小时实时监测，一旦发现异常在数秒内完成灭火，将火灾损失降到最低。同时，全氟己酮灭火剂无残留、不导电，灭火后设备可立即恢复运行，大幅缩短停机时间。
储能电站场景：储能电站的电池舱和PCS柜是火灾高风险区域，锂离子电池热失控发展速度极快，传统消防手段往往来不及响应。EAPD装置安装在PCS柜和电池柜内部，配合PFCS-PT（AFCP）和CLC-20火焰探测器，形成"点-线-面"的多层次防护体系。EAPD负责柜级别的智能监测和快速灭火，是整个防护体系中的核心环节。
工业配电场景：工厂的配电系统是生产的"动力心脏"，一旦发生电气火灾，不仅造成设备损失，还可能导致整条生产线停产，间接损失可能远超直接损失。EAPD装置部署在关键配电柜内，实现对电气火灾的早期预警和快速处置，保障生产连续性。
风力发电场景：风电机组的塔筒和机舱内空间狭小、位置偏远，一旦发生电气火灾，人员难以快速到达，传统消防手段也难以有效覆盖。EAPD装置的无人值守、自动灭火特性，非常适合风电场景。同时，EAPD的宽温设计和抗振动能力，能够适应风电塔筒内的恶劣环境。
