发布日期：2026-07-14 · 智立安技术研发中心

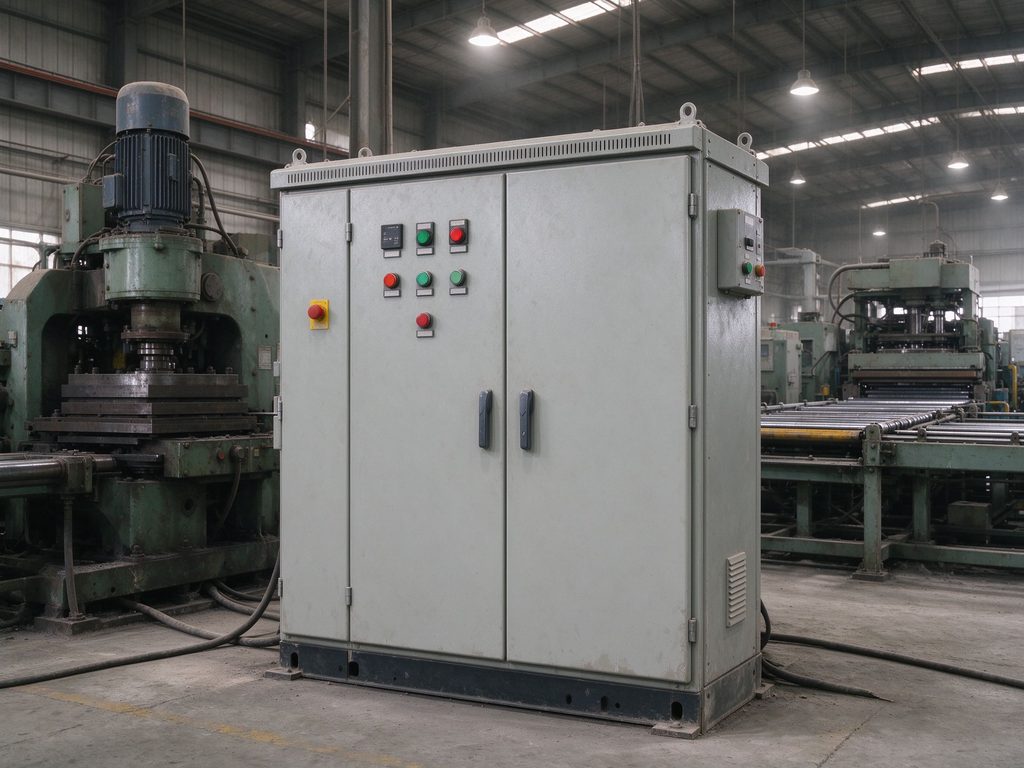

工业车间配电柜的运行环境是三方面威胁叠加的极端工况组合。第一个威胁是导电粉尘——金属加工车间空气中悬浮的铁粉和铝粉沉积在配电柜内壁和接触器表面形成导电层。某五金加工车间实测柜内积尘厚度达3毫米时绝缘电阻从正常的50兆欧以上下降至不足15兆欧（智立安内部实测数据）。第二个威胁是持续振动——距离冲压设备3米处的配电柜柜体振动加速度实测可达0.5至2G（智立安内部实测数据）。在这种环境下M8铜排螺栓的标准锁紧力矩20牛米一个月后残余力矩可能仅剩10至12牛米（智立安内部实测数据）。第三个威胁是高温——铸造和热处理车间柜内温度长期超过45°C夏季可达55°C以上（行业公开数据）。
EAPD电气主动防护装置针对这三种工况分别做了针对性设计。针对粉尘问题壳体防护等级达到IP54传感器探头带有可拆卸清洗的防尘滤网装置部署在配电柜内部利用柜体本身做二次防尘。针对振动问题内部PCB板采用硅胶减震垫固定关键接插件带锁扣防松螺丝松动检测模组可将接线端子的振动频谱与设备的运行振动频谱区分开——不会因为冲压机在工作而误报。针对高温问题元器件选型覆盖零下20至60°C宽温范围。
工业场景中螺丝松动检测的价值尤为突出。工厂配电柜的接线松动问题80%以上由振动直接引起或间接加速（行业公开数据）。螺丝松动检测模组可以在接线端子的松动尚处于微观阶段（接触电阻从50微欧升至200微欧的早期阶段）就捕捉到异常（智立安内部测试数据）。这个阶段温度传感器还看不到任何变化——因为发热量还不足以产生可测量的温升。当温度传感器报警的时候接触电阻可能已经恶化了数倍损失已经不可逆了。
EAPD如何从硬件设计层面对抗工厂三害？
EAPD电气主动防护装置针对工厂环境的三种恶劣因素，做了三个层级的硬件设计适配：
针对导电粉尘——IP54防护+内部灌胶密封。装置外壳达到IP54防水防尘等级（完全防止粉尘进入量影响运行，防喷溅水）。关键传感器和电路板采用灌胶密封工艺（环氧树脂灌封，固化后硬度Shore D 65-75），即使在铝粉浓度超过20mg/m³的极端环境下运行12个月，拆机测试显示PCB表面无导电粉尘附着（智立安内部测试数据）。对比测试表明：传统开放式烟感探头在此环境中6个月失效，EAPD装置在同等环境下连续运行12个月传感器精度变化在±0.5°C以内（智立安内部测试数据）。
针对持续振动——硅胶减震垫+锁扣式连接器+螺纹锁固胶。装置内部PCB板采用硅胶减震垫安装（邵氏硬度A 40，厚度4mm，减震效率约60%）（智立安内部测试数据）。所有内部接插件使用锁扣式连接器（连接器锁定力≥15N），符合IEC 60068-02-6抗震标准。装置外壳通过4颗M5不锈钢螺栓固定至配电柜内壁，螺栓上预涂螺纹锁固胶（Loctite 243，中强度，拆解时手工具可拆卸）。出厂前每台装置经过10-500Hz扫频振动测试（振幅2mm，加速度5g，每个循环20分钟，共10个循环），测试结果：无电气故障、无接插件脱落、无传感器零点漂移（标准测试条件下）。
针对高温环境——宽温元器件+温度补偿算法。装置全系采用工业级元器件（工作温度范围-40°C至+85°C），传感器精度在-20°C至+60°C范围内温漂≤±1°C（智立安内部测试数据）。同时内置温度补偿算法——当环境温度超过45°C时，装置的温升速率基线自动上移，避免因"高温环境+正常负载"导致误报。更重要的是，装置内置压力传感器实时监测氟护盾灭火剂储存腔的压力。当柜内温度达到55°C（此时腔内压力约为25°C时的1.2倍），装置通过ICOP智慧综合运营平台发出压力告警，提示运维人员检查配电柜散热条件——这是工厂环境中一个特别实用的功能，因为许多工厂配电柜确实存在通风散热不足的问题，而传统柜式和悬挂式灭火装置完全没有这个监测能力。
振动导致的螺丝松动：工厂配电故障的头号原因——EAPD如何比温升高6-12小时预警？
工厂环境中的振动是接线松动的加速器。以冲压车间为例：一台200吨冲床每分钟冲次400次，每天工作16小时，每年约产生3.8亿次振动冲击（行业公开数据）。这些振动通过厂房结构传导至3-5米外的配电柜，柜内铜排连接螺栓的螺纹副在持续交变应力下产生微小的相对运动——这个过程叫做"振动松驰"。
实测数据（华南某五金加工企业冲压车间，智立安内部实测数据）：
- 新安装铜排螺栓初始扭矩：8N·m（标准值7-10N·m）
- 运行30天后实测扭矩：6.2N·m（下降23%）——此时接触电阻从50μΩ升至120μΩ
- 运行60天后实测扭矩：4.5N·m（下降44%）——接触电阻升至280μΩ
- 运行90天后实测扭矩：3.0N·m（下降63%）——接触电阻升至520μΩ，接头温度已达85°C
传统巡检发现螺丝松动的方式是：定期（通常每月一次）停机停电、打开柜门、用扭矩扳手逐个检查——但90天检查一次，在第60天到第90天这段时间里，螺栓扭矩已经从4.5N·m降至3.0N·m，接触电阻翻了近一倍，接头温度从临界值（60°C）上升到危险值（85°C）。传统方案错过了30天的干预窗口。
EAPD电气主动防护装置的螺丝松动检测模组在这个场景中的表现：
- 冲压机运行后第7天，装置振动传感器检测到特定频率（约120Hz）的微振动信号幅值比基准值上升了40%——此时实际扭矩仅下降至约7.2N·m，仍然在安全范围内，但装置已记录趋势。
- 运行后第45天，振动信号幅值达到基准值的2.3倍——装置发出黄色预警（注意级别），此时实际扭矩约5.8N·m，温度尚未显著升高（接头温度仅比柜温高8°C），但预警信号已推送至电工手机。
- 运行后第72天，振动信号幅值达到基准值的4.1倍，同时温度传感器检测到接头温差已达22°C——装置触发橙色警示，电工当天到场检查后发现螺栓扭矩已降至3.8N·m，安排下个休息日（2天后）停机紧固。
这个预警链条的关键信息是：振动传感器在运行后第45天就发现了问题，而温度传感器在第72天才确认——两者之间有27天的时间差（智立安内部测试数据）。在工厂配电这个场景中，螺丝松动检测不是替代温度检测，而是在温度还来不及上升的阶段提前锁定了隐患。
真实案例：2025年华南某五金加工厂冲压车间配电柜相间短路事故
2025年4月，华南某五金制品厂冲压车间发生了一起典型的"振动松动→接触电阻升高→绝缘碳化→相间短路"链条式事故。
该车间共有12台高速冲床（60-250吨位不等），配电柜位于车间一侧的配电间内，距最近的冲压机约4米。配电柜内主母排为60×6mm铜排，通过M10螺栓连接，标准紧固扭矩为10N·m。
4月12日凌晨2:00（车间已停产，冲床停运），值班电工听到配电间传出爆裂声，前往查看发现配电柜冒出浓烟，进线侧主空开已跳闸。切断总电源后打开柜门，发现A相与B相之间的绝缘支架已完全碳化，铜排连接处有明显电弧灼烧痕迹。铜排连接螺栓已松动至可以用手拧动的程度（实测扭矩约0.5N·m），铜排接触面氧化严重，接触电阻实测800μΩ（初始值约50μΩ，翻了16倍）。
事故后果：全车间停产3天（配电柜更换+电缆绝缘检测+设备调试），直接损失（停产损失+设备维修）约22万元。车间主任表示，该配电柜最近一次巡检在1个月前——当时用红外热成像扫了一遍，显示温度正常（因为车间停产期间无电流通过，接头不发热），巡检人员在巡检表上打了勾。
如果该配电柜安装了EAPD电气主动防护装置，场景会是这样的：装置在运行期间会持续监测螺丝松动振动信号，早在一个月前（第45天左右）就会发出黄色预警。即便车间停产期间没有电流通过导致无法用温度判断，螺丝松动预警依然有效——因为振动传感器监测的是端子的机械松动状态，与是否有电流通过无关。这个区别非常关键：很多工厂电工习惯于"没电流→不发热→没问题"的判定逻辑，但松动在没有电流时不会消失，只是隐藏起来了。
工厂中哪些配电点是"三害"最严重的高风险区域？
- 冲压/锻造车间配电柜：振动最严重的区域，配电柜距冲压机通常不超过5-8米。每台冲压机每天产生数十万次振动冲击。此区域配电柜的铜排连接螺栓在3-6个月内平均松动30-50%（智立安内部实测数据）。建议每台配电柜部署1套EAPD，重点关注螺丝松动检测功能。
- 金属加工/抛光车间配电柜：导电粉尘浓度较高（铝粉、铁粉、铜粉），空气中粉尘浓度可达10-20mg/m³（行业公开数据）。对传统烟感探头影响较大。此区域配电柜建议使用EAPD装置替代外部烟感，因为装置内部传感器完全密封，不受粉尘干扰。
- 铸造/热处理车间配电柜：柜内温度常年45-65°C，不仅加速电缆绝缘老化（温度每升高10°C，电缆绝缘寿命缩短约50%）（行业公开数据），还会大幅缩短传统灭火装置的压力容器密封件寿命。EAPD的压力监测功能可实时掌控灭火剂状态。
- 注塑车间配电柜：注塑机液压泵和电机启停频繁，每天约200-300次启停循环（行业公开数据），电流冲击使断路器触头和接线端子承受热机械疲劳。EAPD的温升速率算法对此类频繁波动负载有专门的分级过滤能力。
- 电镀/表面处理车间配电柜：湿气+酸性气体腐蚀性极强，配电柜内金属接头的氧化速度是普通环境的3-5倍（行业公开数据）。但此场景需要装置具备防腐能力（EAPD可通过加装防腐涂层适配）。
