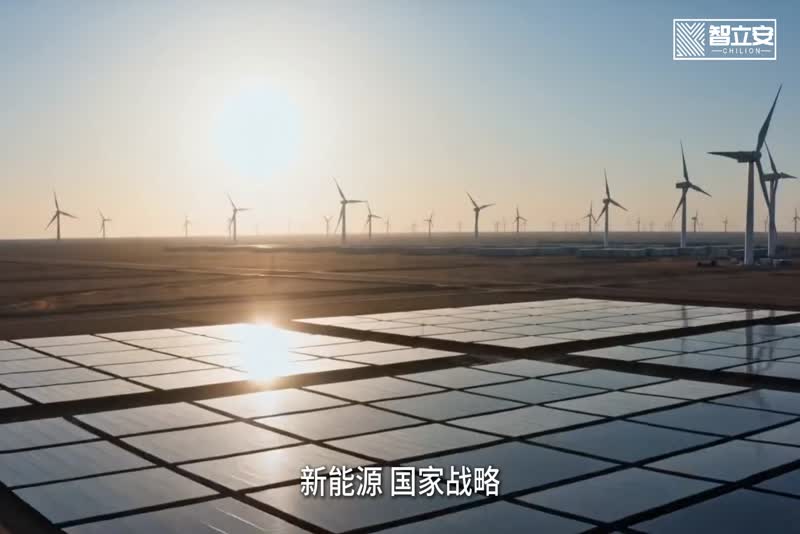

一个100MW风光储混合场站的电气节点分布具有典型的"广、散、远"特征。150余台逆变器散布在光伏阵列区域，30余台箱变沿风机塔筒和光伏方阵布置，20余台汇流箱分布在直流侧，加上储能电池舱和PCS舱——电气节点总数超过200个，分布范围可达数平方公里。人工巡检走完一圈需要3天，而传统消防系统只能覆盖配电房等固定建筑的开放空间，无法延伸至野外的每一台设备。
EAPD电气主动防护装置在这个场景中的系统架构分为三层。感知层：每台逆变器、箱变、汇流箱、储能舱内部分别部署EAPD装置，内置13路传感器通道（温度NTC、红外点温、CO浓度、烟雾、湿度、露点、振动、电弧探测等），数据在本地完成融合运算，仅在异常时上传告警信息，正常状态下每60秒心跳一次，通信带宽占用极低。边缘层：每个发电分区配置一台边缘网关，汇聚该区域内20-30台EAPD的数据，执行本地联动策略（如触发AFCP灭火单元、联动断路器跳闸），同时通过光纤或4G链路上传至平台层。平台层：ICOP智慧综合运营平台部署在场站主控室或云端，全场200+节点的状态在同一界面可视化，支持按区域、设备类型、告警等级筛选和检索。
通信链路设计需要适应新能源场站的特殊环境。光纤是首选，场站内已有SCADA光纤网络可复用；光纤未覆盖的远端设备采用4G Cat.1模块，功耗低、信号覆盖好；对于金属屏蔽严重的箱变内部，可增加LoRa中继器解决信号穿透问题。EAPD装置本身支持Modbus RTU/TCP和MQTT两种协议，可直接接入场站现有的SCADA系统或能量管理平台，不需要额外的协议转换设备。
风光储场景的电气火灾模式与传统配电房不同。光伏侧的主要风险是直流拉弧——直流电流无过零点，一旦产生电弧不会自行熄灭，持续温度可达3000°C以上，是光伏电站火灾的首要原因。EAPD的电弧探测模块通过高频电流谐波特征识别电弧，在0.5秒内识别异常并联动AFCP灭火单元。储能侧的主要风险是电池热失控——单个电芯热失控后释放的可燃气体（CO、H₂、CH₄）在舱内积聚，遇到点火源即引发爆燃。EAPD的CO和VOC传感器在热失控早期（电芯泄压阀打开前15-30分钟）即可检测到气体浓度异常，这个时间窗口足以启动舱内排风或灭火程序。
风电侧的特殊性在于空间狭小和维护困难。塔筒底部的箱变空间通常不足10立方米，设备紧凑、电缆密集，一旦发生火灾，人员无法在短时间内到达塔底处置。EAPD加AFCP的无源灭火组合在这个场景中价值最大——装置7×24小时在线监测，AFCP贴片在140°C自动触发，不需要人员到场、不需要外部供水、不需要消防联动控制电源。在风机全生命周期20年内，这套系统持续在线，即使在台风、冰冻等极端天气导致通信中断时，本地灭火功能仍然有效。
从全生命周期成本看，一个100MW风光储场站部署200台EAPD加配套AFCP贴片的投入，约占场站总投资的千分之三到千分之五。而一次储能舱火灾的直接损失通常在数百万元级别，还不包括电网考核、发电量损失和声誉影响。架构层面将安全防护从"集中式消防"转向"分布式原位防护"，是新能源场站安全设计的演进方向——每个电气节点都具备独立的感知和灭火能力，不依赖中央系统的指令，也不因单点故障而失效。
