制造业工厂的配电系统是生产的动力心脏，一旦发生电气火灾，不仅设备受损、生产中断，还可能造成人员伤亡和重大经济损失。冲压、焊接、铸造等车间的电气设备长期在高温、粉尘、振动的恶劣环境下运行，火灾风险尤为突出。本文以华南地区某汽车零部件制造企业的冲压车间配电改造项目为案例，探讨工业场景下电气火灾防护的实践路径。

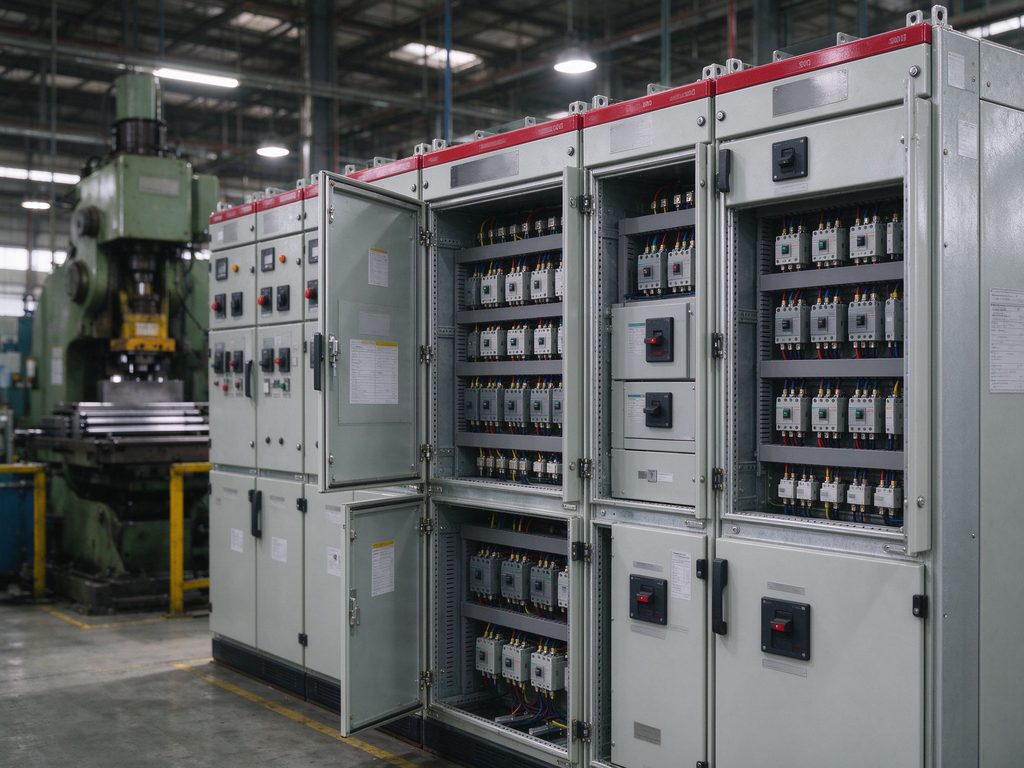

这家企业主要生产汽车车身结构件和底盘零部件，拥有冲压、焊接、涂装、总装四大工艺车间，员工约1200人。冲压车间是全厂用电负荷最大的区域，装有4台大型机械压力机（最大吨位1600吨）和十多台中小型冲压设备，配套的MCC柜（电动机控制中心）、变频器柜、PLC柜共计38台。车间实行两班倒生产，设备日均运行时间超过18小时。
2024年下半年，车间内一台变频器柜发生了一起小型电气火灾。幸好当班巡检人员及时发现，用干粉灭火器扑灭了，没有造成大的损失，但生产线停了将近8个小时。这次事故给企业敲响了警钟，管理层决定对冲压车间乃至全厂的配电系统进行一次全面的消防安全升级。
一、工业配电火灾的主要成因
在制定改造方案之前，项目组首先对车间内的电气火灾风险进行了系统梳理。从事故统计和现场检测来看，工业配电火灾的成因主要集中在以下几个方面：
接点过热是首要原因。在工业配电系统中，大电流回路的接线端子、母线连接点、接触器触点是最容易出问题的部位。冲压设备的电动机启动电流是额定电流的5到7倍，频繁启动会对接点产生热冲击。长期的热胀冷缩会导致螺栓松动、接触面氧化，接触电阻增大，形成恶性循环——电阻越大发热越严重，发热越严重氧化越快，直到温度达到绝缘材料的燃点。这次变频器柜起火，事后分析就是输出端的接线端子松动发热，引燃了周围的绝缘护套和积尘。
功率元件失效是重要风险点。变频器、软启动器、直流调速装置等电力电子设备大量使用IGBT、晶闸管、电解电容等功率元件。这些元件在正常工作时温度就比较高，如果散热条件不好、或者出现过压过流，很容易发生击穿失效。IGBT击穿时会产生剧烈的电弧和高温，瞬间就能引燃周围的PCB板和塑料结构件。电解电容器在高温环境下电解液逐渐干涸，容量下降，严重时会鼓包、漏液甚至爆裂。
环境因素加速设备老化。冲压车间的环境条件对电气设备很不友好。首先是金属粉尘，冲压过程中产生的铁粉和油污混合后附着在电气设备表面，既影响散热，又有一定的导电性，可能造成爬电距离缩短。其次是振动，压力机工作时的振动通过地面和钢结构传递到电气柜，长期振动会导致接线端子松动、插件接触不良。第三是温湿度变化，车间没有恒温恒湿控制，夏季高温高湿，冬季干燥，电气设备在这种交变环境中老化速度加快。
过载和短路是常见诱因。工业生产中，设备过载运行的情况并不少见——为了赶产量，有些设备长期在额定负荷的上限甚至超额定运行。机械卡阻、物料堵塞也会导致电动机堵转，电流急剧上升。虽然有断路器和热继电器作为保护，但保护装置本身也可能失效或整定不当。短路故障虽然概率较低，但一旦发生，释放的能量巨大，破坏性很强。
二、现场检测发现的问题
项目组用了一周时间，对冲压车间的38台电气柜进行了全面检测，包括红外测温、超声波局放检测、绝缘电阻测试和接点紧固力矩抽检。检测结果不容乐观：
过热接点数量多。红外测温共发现温度超过70℃的接点47处，其中超过90℃的有12处。高温点主要集中在变频器输出端子、接触器进线端、大电流母排连接处。有一台400kW变频器的输出端子U相温度高达112℃，已经非常危险。
柜内积尘严重。几乎所有电气柜的散热片和元件表面都有一层油污和金属粉尘的混合物，厚度从零点几毫米到几毫米不等。变频器柜的散热风道堵塞尤其严重，进风口的过滤棉已经完全被灰尘糊住，柜内温度比环境温度高出15℃以上。
部分元件老化。有6台变频器的直流母线电解电容已接近使用寿命（厂家标称寿命5万小时，实际运行已超过4.2万小时）。有3台接触器的触点有明显的烧蚀痕迹，接触电阻偏大。
消防设施不足。车间内虽然有消火栓和干粉灭火器，但电气柜内部没有任何自动灭火装置。火灾报警系统只有烟感探测器，对于柜内初期火灾的探测响应滞后。按照现行的GB 50016《建筑设计防火规范》和GB 50116《火灾自动报警系统设计规范》，这类重要的电气设备用房宜设置自动灭火装置。
三、改造方案的技术路线选择
针对检测发现的问题，项目组提出了"清洁+紧固+防护+监测"四位一体的改造方案。在自动灭火技术路线的选择上，项目组对比了几种方案：
方案一：柜式七氟丙烷灭火系统。在冲压车间的配电室内设置柜式七氟丙烷装置，对整个配电室空间进行全淹没保护。优点是技术成熟、灭火效率高；缺点是只能保护配电室空间，无法保护车间内分布在各个工位的MCC柜和变频器柜，而且气体释放前需要人员疏散，响应速度不够快。
方案二：全淹没气溶胶灭火装置。在每台电气柜内安装小型气溶胶灭火装置。优点是体积小、安装方便；缺点是气溶胶释放时温度较高，可能对柜内精密元件造成二次损害，而且药剂有腐蚀性，释放后清理工作量大，不适合有PLC和精密电子元件的柜子。
方案三：无源灭火贴片。在电气柜内的关键发热点附近粘贴微胶囊灭火贴片，温度达到阈值时自动释放洁净灭火剂。优点是体积薄（仅2mm）、不占空间、响应速度快、药剂洁净无残留、安装方便不需要停电；缺点是单张贴片的保护体积有限，需要根据柜内空间大小合理布置数量。
综合比较后，项目组选择了以无源灭火贴片为主的方案。具体配置是：每台MCC柜根据回路数量和电流大小配置4-8片，主要布置在进线母排、主接触器、大电流出线端子附近；每台变频器柜配置6-10片，重点布置在IGBT模块上方、电解电容组附近、输入输出端子处；PLC柜因为功率小、发热量低，每柜配置2-3片即可。
四、改造实施过程
整个改造项目分为三个阶段实施：
第一阶段：清洁与维护。首先对所有电气柜进行了一次彻底的清洁。用工业吸尘器和压缩空气清除柜内积尘，用专用清洁剂擦拭油污，更换堵塞的散热过滤棉。对检测中发现的47处过热接点逐一进行了处理——打磨接触面、更换老化的接线端子、按标准扭矩重新紧固。更换了6台接近寿命末期的变频器电解电容和3台烧蚀严重的接触器。这一步是基础，先把设备本身的状态恢复好，再叠加防护措施。
第二阶段：安装无源灭火贴片。清洁维护完成后，开始安装灭火贴片。施工团队分成两组，每组两人，一人负责操作、一人负责监护。施工前先确认柜内带电部位和安全距离，佩戴绝缘手套和护目镜。贴片的安装位置根据每台柜子的具体结构和发热点分布来确定，基本原则是：靠近发热源但不直接接触带电体、贴在平整的金属或绝缘表面、避开散热风扇的直吹方向。每台柜子安装完成后，在柜门内侧粘贴一张安装示意图，标明贴片位置和数量，便于后续检查。
第三阶段：完善监测与管理制度。在配电室和主要电气柜群附近增设了环境温湿度监测装置，数据接入工厂的能源管理系统。制定了电气设备定期清洁和巡检制度，明确了清洁周期（每季度一次）、红外测温周期（每月一次）、贴片外观检查周期（每半年一次）。对电工和设备维护人员进行了专项培训，内容包括无源灭火贴片的工作原理、检查方法、注意事项等。
五、改造效果与经济分析
改造完成后运行至今已超过一年，期间冲压车间没有再发生电气火灾事故。从运维数据来看，有几个明显的变化：
一是设备故障率下降。清洁维护和接点处理后，变频器和接触器的故障次数明显减少，因电气故障导致的生产线停机时间同比下降了约40%。
二是运维效率提升。以前电工班大部分时间都在处理各种小故障，现在有了更规范的巡检制度和明确的检查标准，工作更有条理，预防性维护做得更到位。
三是安全信心增强。企业安全总监表示，以前总担心电气柜着火，尤其是夜班的时候，巡检人员不可能时刻盯着每台柜子。现在每个柜子里都有灭火贴片，相当于有了自动值守的"消防岗哨"，心里踏实多了。
从经济角度分析，这次改造的总投入（包括清洁维护、元件更换、灭火贴片、监测设备等）约为十几万元。而上一次变频器柜起火造成的直接损失（设备维修+停产损失）就已经超过了这个数字。从风险规避的角度看，这笔投入的回报是很显著的。而且，无源灭火贴片的有效期长达数年，日常维护成本很低，长期来看经济性更好。
常见问题
工厂MCC柜为什么容易发生电气火灾？
MCC柜（电动机控制中心）容易发生电气火灾有几个原因：一是柜内元件密集，断路器、接触器、热继电器、端子排层层叠叠，散热条件差；二是负载侧是电动机，启动电流大、启停频繁，接触器触点容易烧蚀，接点容易松动发热；三是工业环境恶劣，金属粉尘、油污、潮湿空气都会加速绝缘老化和接触不良；四是长期连续运行，很多工厂是两班倒甚至三班倒，设备几乎没有休息时间，电气疲劳积累快。
变频器柜的火灾风险主要来自哪里？
变频器柜的火灾风险主要来自三个部位：一是直流母线的电解电容器，长期高温运行会导致电解液干涸、容量下降，严重时可能发生鼓包甚至爆裂起火；二是IGBT功率模块，这是变频器的核心发热元件，如果散热不良或过负荷运行，模块可能击穿短路，产生电弧；三是输入输出端的接线端子，大电流通过时如果接触电阻过大，会产生局部高温。此外，变频器柜的散热风扇如果失效，柜内温度会迅速上升，加速元件老化。
工业车间配电改造可以不停产施工吗？
采用无源灭火贴片方案可以最大程度地减少停产时间。无源产品的安装不需要布线、不需要管道施工，大部分工作可以在设备正常运行的状态下进行。对于MCC柜、PLC柜等带电设备，施工人员佩戴绝缘防护用具，在柜内安全区域粘贴贴片，不需要停电。只有涉及高压柜内部或主母线排的操作时，才需要安排短暂停电。实际项目中，通常可以利用设备检修窗口期或周末进行，对生产的影响很小。
有粉尘的车间能用无源灭火贴片吗？
一般工业粉尘环境下可以使用无源灭火贴片，但需要根据粉尘的性质和浓度区别对待。对于普通的金属粉尘、木屑粉尘、纺织粉尘，如果只是附着在贴片表面，不会影响贴片的触发功能，因为触发是靠温度传导的，表面的粉尘层反而有一定的保温作用。但如果是导电性粉尘（如铝粉、镁粉）且浓度很高，需要注意粉尘在电气接点上的堆积可能引发短路，这时应配合密封柜体和定期除尘措施。对于有爆炸性粉尘的危险区域，应选用符合相应防爆等级的产品。
工厂配电消防改造的投资回报怎么算？
工厂配电消防改造的投资回报不能只看直接的经济收益，更要考虑风险规避的价值。一条生产线因为电气火灾停产一天，损失可能就是几十万甚至上百万，还包括订单延误、客户流失、设备修复成本等。无源灭火贴片的投入相对较小，但可以在火灾初期就将其抑制，避免火势扩大造成的重大损失。从保险的角度看，完善的消防设施还可能降低企业的财产保险费率。综合来看，对于连续生产的制造企业，这类改造的投入产出比通常是比较高的。
